مشخصات ماژول محافظ باتری لیتیومی 3 سل 20آمپر (3S 20A BMS)

• نوع ماژول: مدار محافظ باتری لیتیومی 3 سل (3S BMS)

• تعداد سل‌ها: 3 سل سری (11.1V – 12.6V)

• حداکثر جریان کاری: 20A

• ولتاژ نامی بسته باتری: 11.1V

• ولتاژ شارژ کامل: 12.6V

• حفاظت‌ها:

  • محافظت در برابر شارژ بیش‌ازحد (Overcharge Protection)

  • محافظت در برابر دشارژ بیش‌ازحد (Over-discharge Protection)

  • محافظت در برابر جریان بیش‌ازحد (Over-current Protection)

  • محافظت در برابر اتصال کوتاه (Short-circuit Protection)

• ولتاژ قطع شارژ بیش‌ازحد: حدود 4.25V ± 0.05 برای هر سل

• ولتاژ قطع دشارژ: حدود 2.5V تا 2.7V برای هر سل

• جریان قطع اتصال کوتاه: معمولاً بین 60A تا 80A (بسته به مدل)

• دارای بالانسر داخلی: دارد (Balance Function)
  جهت یکسان‌سازی ولتاژ سل‌ها هنگام شارژ

• مناسب برای:
  پکیج‌های لیتیومی 3S، ابزارهای قابل حمل، چراغ‌های شارژی، پاور سیستم‌های DIY و …

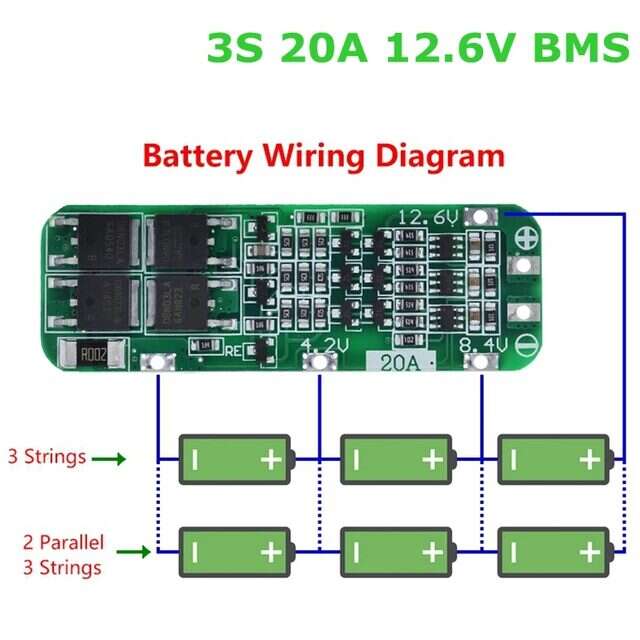

• اتصالات:

  • B+ / B– (ورودی باتری)

  • B1 / B2 (اتصال بین سل‌ها)

  • P+ / P– (خروجی به بار و شارژر)

• ابعاد برد: حدود 45×60 میلی‌متر (بسته به مدل سازنده)

• جنس برد: PCB با کیفیت بالا و ترانزیستورهای MOSFET توان
