مشخصات آی‌سی ICL8038

ICL8038 یک **مولد موج دقیق (Precision Waveform Generator)** است که توانایی تولید سه نوع موج اصلی شامل **سینوسی، مربعی و مثلثی** را دارد.
این آی‌سی در ابزارهای اندازه‌گیری، تولید سیگنال، مدارات تست و پروژه‌های الکترونیک بسیار کاربردی است و با تنظیمات ساده، فرکانس و شکل موج قابل کنترل می‌باشد.

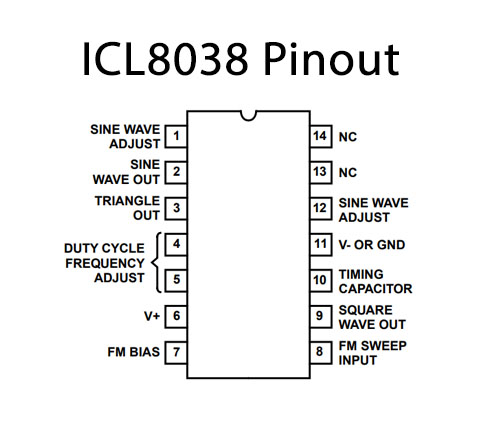

پکیج: DIP-14
نوع نصب روی برد: Through Hole
Function: Precision Waveform Generator (Sine / Square / Triangle)
Logic Type: Analog Function Generator IC
ولتاژ تغذیه (VCC): ±5V تا ±15V یا تک‌منبع 10V تا 30V
رنج فرکانس تولیدی: حدود 0.001Hz تا 300kHz
پایداری فرکانس: خوب (وابسته به خازن و مقاومت دقیق)
اعوجاج موج سینوسی (THD): حدود 1% تا 3%
سطح ولتاژ موج خروجی: قابل تنظیم
دامنه خروجی موج مربعی: تقریباً برابر تغذیه
جریان مصرفی: حدود 10mA
قابلیت تنظیم فرکانس با ولتاژ: دارد (Voltage Controlled Frequency – VCF)
دمای کاری: 0°C تا +70°C

ویژگی‌های عملکردی:
  - تولید موج سینوسی، مربعی و مثلثی
  - قابلیت کنترل فرکانس هم با مقاومت/خازن و هم با ولتاژ
  - مناسب برای فانکشن‌ژنراتورهای ساده
  - نیاز به قطعات جانبی کم
  - خروجی موج مربعی با سرعت سوئیچ بالا

کاربردها:
  - فانکشن ژنراتورهای آزمایشگاهی
  - منبع تست برای مدارات صوتی و الکترونیکی
  - پروژه‌های دانشجویی و آموزشی
  - مدارات مدولاسیون و کنترل فرکانس
  - ابزارهای اندازه‌گیری و سیگنال‌سازی
