مشخصات آی‌سی TC4424

TC4424 یک **درایور گیت MOSFET دوکاناله (Dual High-Speed MOSFET Gate Driver)** است که برای سوئیچینگ سریع و قدرتمند MOSFET و IGBT استفاده می‌شود.
این آی‌سی دو خروجی مستقل ارائه می‌دهد و برای درایو بارهای خازنی سنگین و کاربردهای فرکانس‌بالا مناسب است.

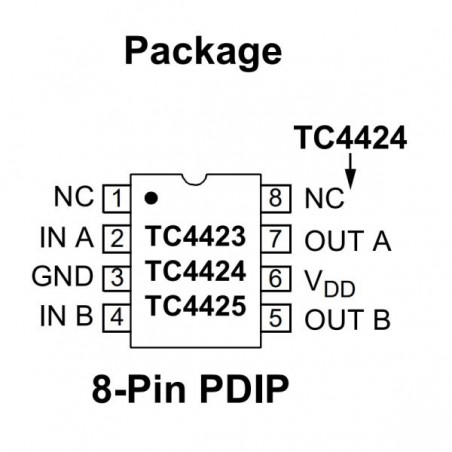

پکیج: DIP-8
نوع نصب روی برد: Through Hole
Function: Dual High-Speed MOSFET/IGBT Gate Driver
Logic Type: CMOS/TTL Compatible Inputs
ولتاژ تغذیه (Vdd): 4.5V تا 18V
جریان خروجی (Peak Output Current): تا 3A برای هر کانال
ولتاژ خروجی: تقریباً برابر Vdd
تاخیر انتشار (Propagation Delay): حدود 30 نانوثانیه
مقاومت خروجی (ROUT): حدود 3Ω (typical)
توانایی درایو: مناسب برای MOSFETهای با ظرفیت گیت بالا
دمای کاری: -40°C تا +125°C
ویژگی‌های عملکردی:
  - دو درایور مستقل 3 آمپر
  - سازگار با ورودی‌های TTL/CMOS
  - سوئیچینگ سریع و مناسب برای کاربردهای فرکانس بالا
  - حفاظت داخلی در برابر Latch-Up
  - توان بالا برای شارژ و دشارژ سریع گیت MOSFET
کاربردها:
  - درایو MOSFET در SMPS، اینورتر و درایو موتور
  - تقویت سیگنال گیت در مدارهای پاور
  - تبدیل DC-DC و کنترل سرعت موتور
  - کاربردهای صنعتی با نویز بالا و سرعت سوئیچ زیاد
