مشخصات آی‌سی TC4420

TC4420 یک **درایور گیت MOSFET تک‌کاناله (High-Speed MOSFET Gate Driver)** است که برای سوئیچینگ سریع ترانزیستورهای MOSFET و IGBT استفاده می‌شود.
این آی‌سی قادر است جریان بالا را برای شارژ و دشارژ دروازه MOSFET فراهم کند و در مدارهای سوئیچینگ پرقدرت به‌کار می‌رود.

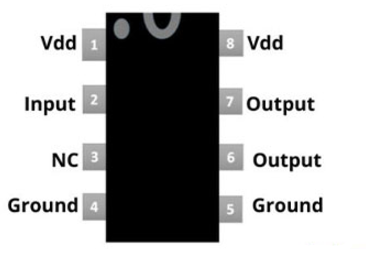

پکیج: DIP-8
نوع نصب روی برد: Through Hole
Function: High-Speed MOSFET/IGBT Gate Driver (Single Channel)
Logic Type: CMOS/TTL Compatible Inputs
ولتاژ تغذیه (Vdd): 4.5V تا 18V
جریان خروجی (Peak Output Current): تا 6A
ولتاژ خروجی (Output Voltage): تقریباً برابر Vdd
زمان تأخیر انتشار (Propagation Delay): حدود 35ns
توانایی درایو: مناسب برای MOSFETهای با ظرفیت گیت بالا
مقاومت خروجی (ROUT): حدود 2Ω (typical)
دمای کاری: -40°C تا +125°C
ویژگی‌های عملکردی:
  - درایو سریع MOSFET با جریان 6 آمپر
  - ورودی‌های سازگار با TTL/CMOS
  - خروجی پرقدرت با توان شارژ/دشارژ سریع گیت
  - حفاظت داخلی در برابر نویز (Latch-Up Protected)
  - قابلیت درایو مستقیم بارهای خازنی بزرگ
کاربردها:
  - درایور MOSFET در مدارهای سوئیچینگ
  - منابع تغذیه سوئیچینگ (SMPS)
  - اینورترها، درایو موتور و کنترل سرعت
  - مدارهای پاور با فرکانس بالا
