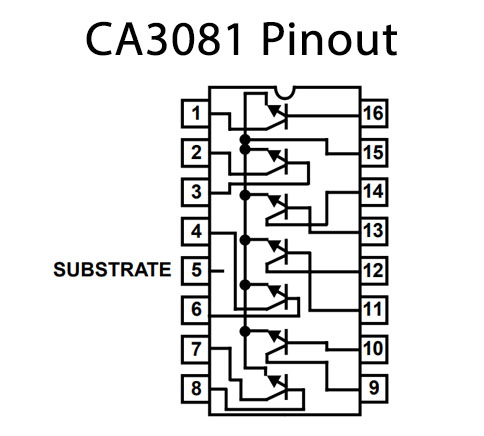

مشخصات آی‌سی CA3081

CA3081 یک آی‌سی آرایه ترانزیستوری (NPN Transistor Array) از نوع سیلیکونی است که شامل هفت ترانزیستور NPN با عملکرد مستقل می‌باشد.
این آی‌سی برای کاربردهای سوئیچینگ، درایور، تقویت‌کننده، و مدارهای دیجیتال یا آنالوگ طراحی شده و توسط RCA، Intersil و دیگر سازندگان تولید می‌شود.

• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: Seven NPN Transistor Array
• Logic Type: Analog / Driver IC
• ولتاژ تغذیه (Vcc): تا 20V
• ولتاژ کلکتور-امیتر (Vce): حداکثر 20V
• ولتاژ کلکتور-بیس (Vcb): حداکثر 30V
• جریان کلکتور (Ic): حداکثر 50mA برای هر ترانزیستور
• توان تلفاتی کل (Pd): حدود 300mW برای هر ترانزیستور
• بهره جریان DC (hFE): حدود 40 تا 300 (در 10mA, Vce=10V)
• فرکانس گذر (fT): حدود 100MHz
• نوع خروجی: Open Collector
• دمای کاری: 0°C تا +70°C
• تعداد ترانزیستورها: 7 عدد NPN
• نوع اتصال امیترها: مشترک (Common Emitter)
• کاربردها:
  - درایور LED و رله
  - سوئیچینگ دیجیتال
  - تقویت‌کننده‌های آنالوگ
  - مدارهای منطقی و بایاس
  - مدارات محافظ و کنترلی
