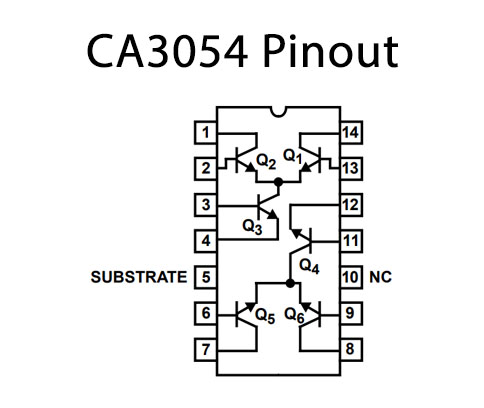

مشخصات آی‌سی CA3054

CA3054 یک آی‌سی تقویت‌کننده مجتمع (Integrated Amplifier Array) شامل چند ترانزیستور و دیود داخلی است که برای تقویت سیگنال‌های با فرکانس بالا، آشکارسازی و کاربردهای آنالوگ عمومی طراحی شده است.
این آی‌سی معمولاً در مدارات صوتی، RF، آشکارسازها و اسیلاتورها استفاده می‌شود و توسط RCA و دیگر شرکت‌ها تولید شده است.

• پکیج: DIP-14
• نوع نصب روی برد: Through Hole
• نوع آی‌سی: Transistor Array / Analog Amplifier IC
• ساختار داخلی:
  - شامل 4 ترانزیستور NPN با جفت‌های تطبیق‌یافته (matched pair)
  - دارای 1 ترانزیستور اضافی برای کاربردهای عمومی
  - شامل 2 دیود برای جبران حرارتی و بایاس
• ولتاژ تغذیه (Vcc): 3V تا 15V (نامی 12V)
• جریان بایاس ورودی: حدود 1µA
• بهره ولتاژ (Voltage Gain): تا 50dB (بسته به پیکربندی مدار)
• پهنای باند: تا حدود 120MHz
• توان مصرفی: حدود 100mW
• نویز ورودی: کم (طراحی شده برای کاربردهای RF و صوتی دقیق)
• دمای کاری: 0°C تا +70°C
• نوع خروجی: کلکتور باز (Open Collector)
• مقاومت ورودی: حدود 1MΩ
• ولتاژ کلکتور-امیتر مجاز (Vce): حداکثر 15V
• ولتاژ بیس-امیتر (Vbe): حدود 0.7V
• تعداد ترانزیستورهای داخلی: 5 عدد
• تعداد دیودهای داخلی: 2 عدد
• کاربردها:
  - تقویت‌کننده‌های RF و IF
  - آشکارسازهای مدولاسیون و دمودولاتور
  - اسیلاتورهای کریستالی
  - مدارات نمونه‌برداری و کنترل سطح
  - ابزارهای اندازه‌گیری و سیستم‌های صوتی دقیق
