مشخصات SG3524
SG3524 یک آی‌سی **PWM Controller** (کنترل‌کننده مدولاسیون پهنای پالس) از نوع آنالوگ می‌باشد که برای طراحی منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، اینورترها و کنترل‌کننده‌های موتور مورد استفاده قرار می‌گیرد. این آی‌سی دارای اسیلاتور داخلی، تقویت‌کننده خطا، رفرنس ولتاژ دقیق و درایور خروجی پوش‌پول می‌باشد.

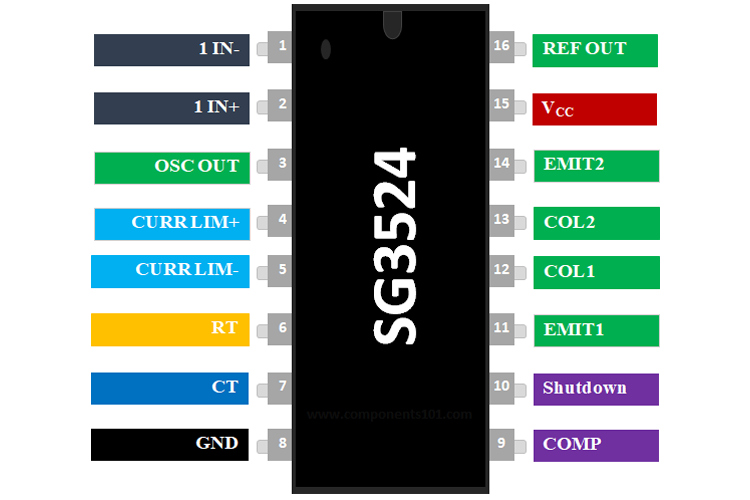

• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: PWM Controller (Pulse Width Modulator)
• Logic Type: Analog Power Management IC
• ولتاژ تغذیه (VCC): 8V تا 40V (نامی 15V)
• ولتاژ رفرنس داخلی: 5.0V ±1%
• فرکانس نوسان‌ساز: قابل تنظیم بین 100Hz تا 400kHz (توسط مقاومت و خازن خارجی)
• نوع خروجی: Push-Pull (دو خروجی مکمل)
• جریان خروجی: تا 100mA برای هر درایور
• کنترل مد: Voltage Mode PWM
• قابلیت Soft-Start: دارد (با خازن خارجی)
• راندمان بالا با امکان کار در توپولوژی Half-Bridge و Forward Converter
• دمای کاری: −25°C تا +85°C
• ویژگی‌ها:
  - اسیلاتور داخلی با دقت بالا
  - مدار محدودکننده جریان و حفاظت در برابر اضافه‌بار
  - خروجی تفاضلی برای درایو مستقیم ترانزیستور یا MOSFET
  - قابلیت تنظیم Dead Time برای جلوگیری از تداخل سوئیچ‌ها

• کاربردها:
  - منابع تغذیه سوئیچینگ (SMPS)
  - مبدل‌های DC-DC و اینورترها
  - کنترل موتورهای DC
  - شارژرها و منابع تغذیه صنعتی
