مشخصات 7414

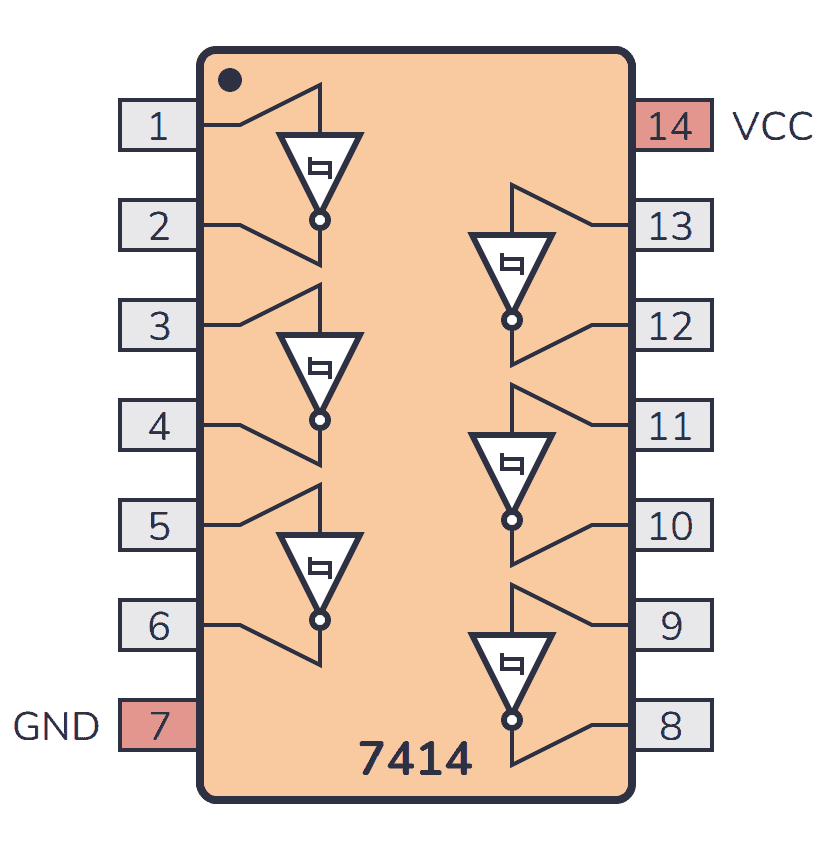

7414 یک آی‌سی منطقی از خانواده TTL می‌باشد که شامل 6 عدد گیت NOT (اینورتر) با ورودی اشمیت تریگر است. این آی‌سی برای نویزگیری و تولید سیگنال‌های دیجیتال تمیز استفاده می‌شود. ویژگی‌های فنی براساس دیتاشیت به شرح زیر می‌باشد:

• پکیج: DIP-14
• نوع نصب روی برد: Through Hole
• Function: Hex Schmitt-Trigger Inverter
• Logic Type: TTL
• ولتاژ تغذیه: 4.75V تا 5.25V (نامی 5V)
• جریان خروجی: تا 8 میلی‌آمپر (Sink) و 0.4 میلی‌آمپر (Source)
• زمان تاخیر انتشار: حدود 22 نانوثانیه در 5V
• نوع خروجی: TTL Standard (Push-Pull)
• دمای کاری: 0°C تا +70°C (نسخه تجاری)
• تعداد ورودی: 6 (یک ورودی برای هر گیت)
• تعداد خروجی: 6 (یک خروجی برای هر گیت)
• تعداد مدارها: 6 گیت اینورتر اشمیت تریگر
