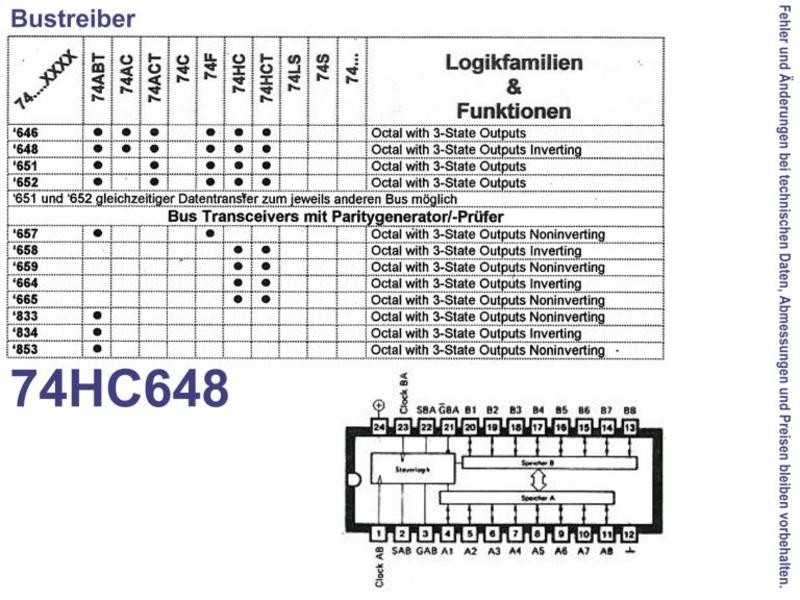

مشخصات 74HC648:
74HC648 یک آی‌سی ترانسیور/رجیستر ۸ بیتی معکوس‌کننده با خروجی سه‌حالته است. این آی‌سی برای تبادل داده بین دو گذرگاه (Bus) طراحی شده و قابلیت کار در حالت Real-Time یا ذخیره‌سازی شده (Registered) را دارد.

• پکیج: DIP-24

• نوع نصب روی برد: Through Hole (برای DIP)

• تعداد بیت‌ها: 8 بیت

• ولتاژ تغذیه: 2 تا 6 ولت (۵ ولت رایج)

• دمای کاری: −40°C تا +85°C

• زمان تاخیر انتشار: حدود 15–20 نانوثانیه

• نوع خروجی: Inverting, 3-State Totem-Pole

• ویژگی خاص:

  • تبادل دوطرفه داده بین دو باس (A ↔ B)

  • امکان انتخاب حالت انتقال مستقیم یا انتقال از طریق رجیستر داخلی

  • سازگار با منطق TTL
