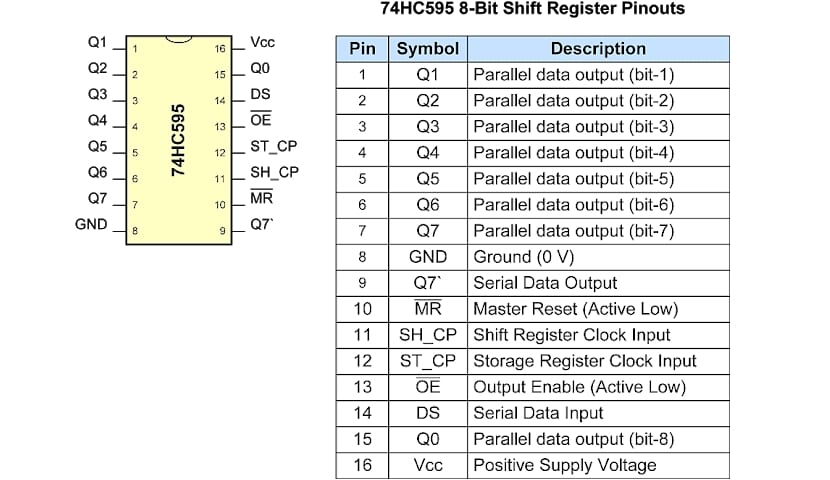

مشخصات آی‌سی 74HC595 به صورت ساده و قابل فهم:

• کارکرد: شیفت رجیستر ۸ بیتی با خروجی موازی و لچ داخلی

• نوع: 8-Bit Serial-In / Parallel-Out Shift Register با 3-State Output

• پکیج: DIP-16

• تعداد بیت‌ها: 8 بیت

• ولتاژ تغذیه: 2.0 تا 6.0 ولت (۵ ولت رایج)

• دمای کاری: −40°C تا +85°C

• زمان تاخیر انتشار: حدود 20 نانوثانیه (در Vcc=5V)

• نوع خروجی: 3-State, Totem-Pole

• ویژگی‌های کلیدی:

  • ورودی سریال (SER) برای دریافت دیتا بیت‌به‌بیت

  • رجیستر شیفت (SR) و رجیستر ذخیره (Latch) مجزا

  • خروجی سریال (Q7’) برای اتصال پشت‌سرهم چند آی‌سی (Cascading)

  • پایه OE برای فعال/غیرفعال کردن خروجی‌ها (High-Impedance)

  • پایه MR برای ریست کردن تمام بیت‌ها به صفر

🔑 کاربرد رایج: افزایش تعداد پین‌های خروجی میکروکنترلرها (مثلاً آردوینو) برای کنترل LEDها، نمایشگرها و درایورهای ساده.
