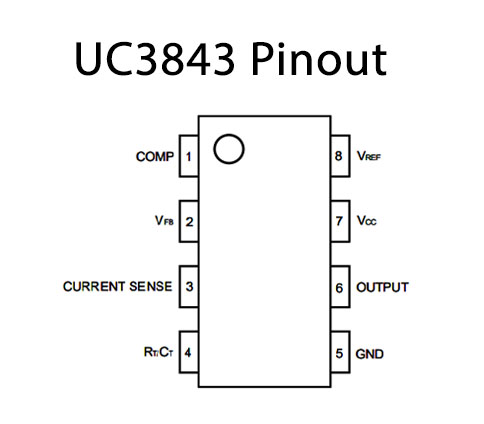

مشخصات آی‌سی UC3843

UC3843 یک آی‌سی کنترل‌کننده PWM از نوع **Current Mode** است که برای طراحی منابع تغذیه سوئیچینگ (SMPS) با بازده بالا و کنترل دقیق ولتاژ و جریان به کار می‌رود.
این آی‌سی از خانواده UC384x می‌باشد و نسبت به UC3842 دارای Duty Cycle بیشتر (تا 100%) و عملکرد سریع‌تر در استارت است.

• پکیج: DIP-8
• نوع نصب روی برد: Through Hole
• Function: Current Mode PWM Controller
• Logic Type: Power Management IC
• ولتاژ تغذیه (Vcc): 7.6V تا 30V
• ولتاژ شروع به کار (Startup Voltage): حدود 8.4V
• ولتاژ خاموشی (Undervoltage Lockout): حدود 7.6V
• فرکانس نوسان‌ساز: قابل تنظیم (معمولاً 100kHz با Rt/Ct استاندارد)
• Duty Cycle ماکزیمم: 100%
• ولتاژ مرجع خروجی: 5.0V ±1%
• نوع کنترل: Current-Mode PWM
• نوع خروجی: Totem-Pole (قابل استفاده برای درایو مستقیم MOSFET یا ترانزیستور BJT)
• جریان خروجی: تا 1A (Peak Drive)
• دمای کاری: 0°C تا +70°C
• ویژگی‌های حفاظتی:
  - Overcurrent Protection
  - Undervoltage Lockout (UVLO)
  - Soft Start (قابل پیاده‌سازی خارجی)
• کاربردها:
  - منابع تغذیه سوئیچینگ (SMPS)
  - مبدل‌های DC-DC
  - کنترل‌کننده‌های ولتاژ ثابت و جریان ثابت
  - شارژرهای هوشمند و تغذیه‌های کمکی
