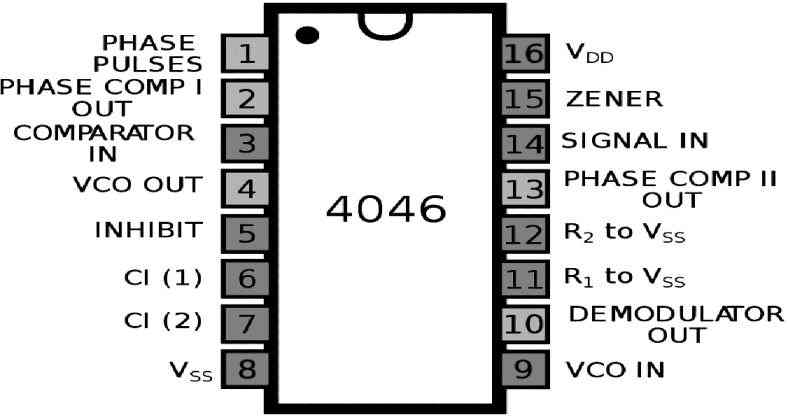

مشخصات 4046
4046 یک آی‌سی از خانواده CMOS می‌باشد که به‌عنوان حلقه قفل فاز (PLL) استفاده می‌شود و شامل یک ولتاژ کنترل‌شده اسیلاتور (VCO) و دو آشکارساز فاز مستقل است. این آی‌سی در مدارات مخابراتی، سنکرون‌سازی و تولید فرکانس به‌کار می‌رود. ویژگی‌های فنی براساس دیتاشیت به شرح زیر می‌باشد:

• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: Phase-Locked Loop (PLL) with VCO and Phase Comparators
• Logic Type: CMOS 4000 Series
• ولتاژ تغذیه: 3V تا 15V (ولتاژ نامی 5V، 10V یا 15V)
• فرکانس VCO: تا حدود 1.2MHz در Vcc=5V (بسته به R و C خارجی)
• زمان تاخیر انتشار: حدود 200 نانوثانیه در Vcc=5V
• نوع خروجی: CMOS Push-Pull
• دمای کاری: −55°C تا +125°C
• تعداد ورودی: چندگانه (ورودی سیگنال، ورودی کنترل VCO، ورودی‌های آشکارساز فاز)
• تعداد خروجی: خروجی VCO و خروجی آشکارسازهای فاز
• تعداد مدارها: 1 PLL کامل
