مشخصات PC814

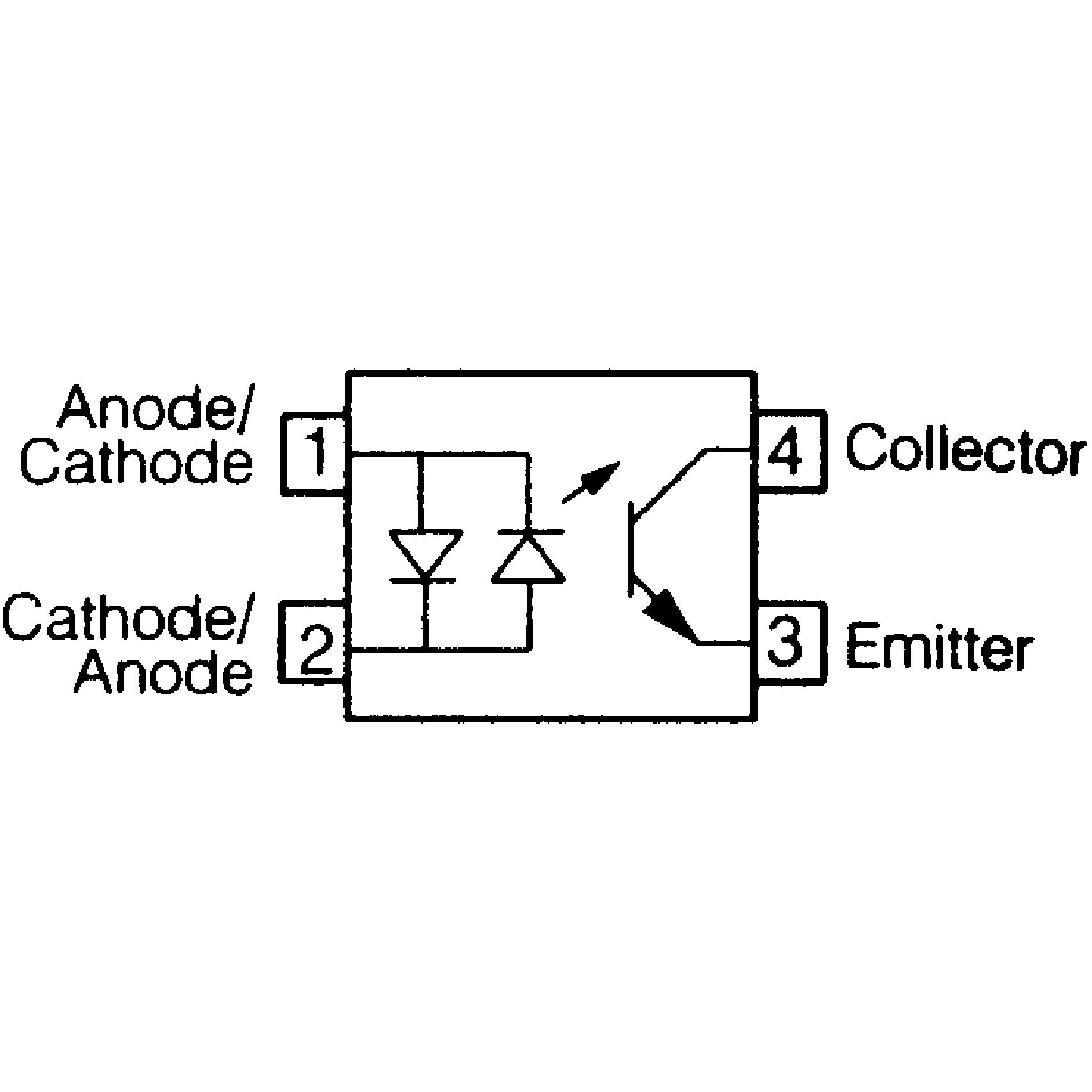

PC814 یک اپتوکوپلر (Optocoupler) از نوع فوتوترانزیستوری است که برای جداسازی الکتریکی بین مدارهای ورودی و خروجی استفاده می‌شود. این قطعه دارای یک LED مادون‌قرمز در سمت ورودی و یک ترانزیستور NPN در سمت خروجی می‌باشد. PC814 در مدارهای سوئیچینگ، ایزولاسیون سیگنال، و درایورهای میکروکنترلری کاربرد دارد.

• پکیج: DIP-4
• نوع نصب روی برد: Through Hole
• Function: Phototransistor Optocoupler (Single Channel)
• Logic Type: Isolation / Interface IC
• ولتاژ LED ورودی (Forward Voltage): حدود 1.2V در جریان 10mA
• جریان LED ورودی: حداکثر 50mA
• ولتاژ کلکتور-امیتر خروجی (Vce): حداکثر 80V
• جریان کلکتور خروجی (Ic): حداکثر 50mA
• CTR (Current Transfer Ratio): بین 50% تا 600% (بسته به مدل)
• زمان پاسخ‌دهی: حدود 4µs تا 18µs
• نوع خروجی: Open Collector (NPN Transistor)
• دمای کاری: −30°C تا +100°C
• تعداد کانال: 1 عدد (تک‌کاناله)
• کاربردها: ایزولاسیون سیگنال، درایور رله، اینترفیس بین مدارهای دیجیتال و آنالوگ، منابع تغذیه سوئیچینگ
