مشخصات آی‌سی L6203

L6203 یک آی‌سی Full-Bridge Motor Driver است که برای کنترل جهت و سرعت موتورهای DC طراحی شده است.
این آی‌سی می‌تواند جریان قابل توجهی را برای درایو موتور فراهم کند و از تکنولوژی DMOS+BCD بهره می‌برد.

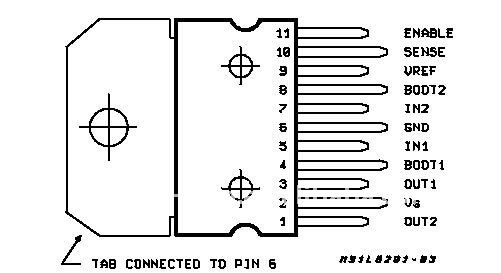

پکیج: Multiwatt-11
نوع نصب روی برد: Through Hole
Function: Full Bridge Motor Driver
Logic Type: Power Driver IC with TTL/CMOS compatible inputs
ولتاژ تغذیه موتور (Vs): 12 ولت تا 48 ولت
جریان اوج خروجی: تا ~5 آمپر
مقاومت RDS(on): حدود 0.3 اهم (typical)
ولتاژ سطح منطقی ورودی‌ها: TTL/CMOS compatible
حفاظت داخلی: Thermal shutdown
دمای کاری: -40°C تا +150°C (Tj max)
ویژگی‌های عملکردی:
  - قابلیت کنترل موتور DC با H-Bridge کامل
  - ورودی Enable عمومی برای فعال/غیرفعال کردن خروجی‌ها
  - سازگاری با microntroller و ورودی‌های TTL/CMOS
کاربردها:
  - درایو موتورهای DC در سیستم‌های رباتیک و صنعتی
  - کنترل حرکت و جهت موتور در دستگاه‌های الکترونیکی
  - کاربردهای سرعت بالا و switching efficient
