مشخصات PT2399
PT2399 یک آی‌سی **افکت صوتی تأخیر دیجیتال (Digital Echo/Delay IC)** از شرکت **Princeton Technology Corp** است که برای ایجاد افکت‌های Delay و Echo در مدارهای صوتی به‌ویژه در آمپلی‌فایرها، میکروفن‌ها و تجهیزات کارائوکه طراحی شده است. این آی‌سی شامل یک مبدل آنالوگ به دیجیتال (ADC)، حافظه داخلی، و مبدل دیجیتال به آنالوگ (DAC) می‌باشد.

• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: Digital Echo / Delay Processor IC
• Logic Type: Mixed-Signal (Analog/Digital)
• ولتاژ تغذیه (VDD): 4.5V تا 5.5V (نامی 5V)
• جریان مصرفی: حدود 30mA (در 5V)
• زمان تأخیر: 30ms تا 340ms (قابل تنظیم با مقاومت خارجی)
• ورودی و خروجی: سیگنال آنالوگ با سطح حدود 1Vp-p
• مبدل داخلی: 16-bit ADC و DAC
• فرکانس نمونه‌برداری: حدود 32kHz
• نسبت سیگنال به نویز (SNR): حدود 90dB
• محدوده دمای کاری: −40°C تا +85°C

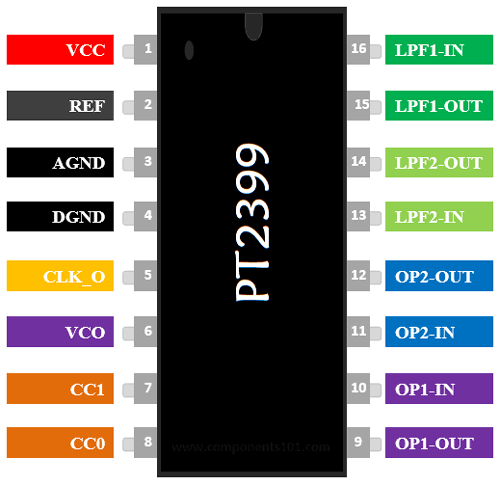

• نوع کنترل تأخیر: توسط مقاومت بین پایه‌های 6 و 7 (Rosc)
• نوع پردازش: Serial Digital Delay Line
• تاخیر داخلی: تا حدود 44k حافظه دینامیک داخلی برای ذخیره نمونه‌ها

• ویژگی‌ها:
  - طراحی دیجیتال با عملکرد آنالوگ-مانند
  - تأخیر قابل تنظیم با یک مقاومت خارجی
  - ورودی و خروجی سیگنال صوتی سطح خط (Line Level)
  - نویز پایین و پاسخ فرکانسی مناسب برای صدای انسان
  - بدون نیاز به میکروکنترلر
  - مصرف توان پایین

• کاربردها:
  - افکت Echo و Reverb در میکروفن و کارائوکه
  - پردازش صوت در آمپلی‌فایر و میکسر
  - سیستم‌های صوتی خانگی
  - افکت‌های صوتی در پروژه‌های DIY
