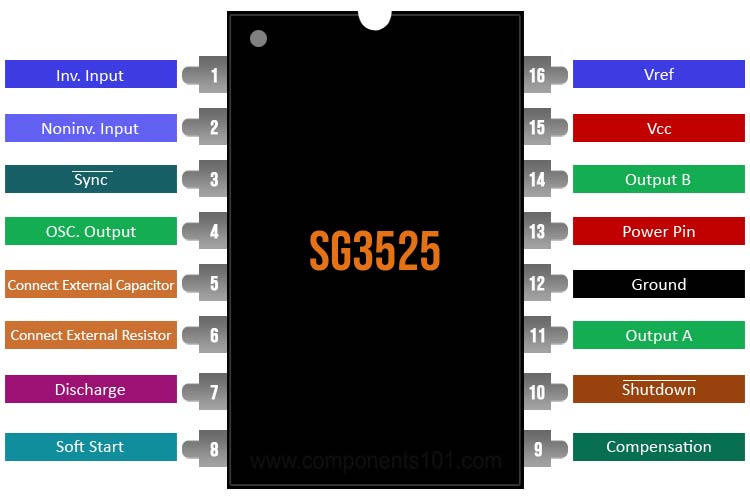

مشخصات SG3525
SG3525 یک آی‌سی **PWM Controller** پیشرفته از نوع **Voltage Mode** با خروجی درایور پوش‌پول (Push-Pull) است که برای طراحی منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، اینورترها و کنترل‌کننده‌های موتور مورد استفاده قرار می‌گیرد. این آی‌سی نسخه‌ی بهبودیافته‌ای از SG3524 است با راندمان بالاتر، حفاظت‌های بهتر و جریان خروجی قوی‌تر.

• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: PWM Controller (Voltage Mode, Push-Pull Output)
• Logic Type: Analog Power Management IC
• ولتاژ تغذیه (VCC): 8V تا 35V (نامی 15V)
• ولتاژ رفرنس داخلی: 5.1V ±1%
• فرکانس نوسان‌ساز: قابل تنظیم از 100Hz تا 400kHz با مقاومت و خازن خارجی
• نوع خروجی: Push-Pull یا Single-Ended (قابل انتخاب)
• جریان خروجی: تا 500mA برای هر درایور خروجی
• نوع کنترل: Voltage Mode PWM
• قابلیت Soft-Start: دارد (با خازن خارجی روی پایه مربوطه)
• حداقل Dead Time قابل تنظیم: 0% تا 100%
• دمای کاری: −25°C تا +85°C
• حفاظت‌ها:
  - Overcurrent Protection
  - Undervoltage Lockout (UVLO)
  - Soft-Start برای جلوگیری از جریان هجومی

• ویژگی‌ها:
  - اسیلاتور داخلی با دقت بالا
  - خروجی Complementary برای کنترل ترانزیستورهای NPN یا MOSFET
  - قابلیت تنظیم Duty Cycle تا 100%
  - مصرف توان پایین

• کاربردها:
  - منابع تغذیه سوئیچینگ (SMPS)
  - اینورترهای DC-AC
  - کنترل موتورهای DC و AC
  - مبدل‌های DC-DC
  - منابع تغذیه صنعتی و شارژرها
