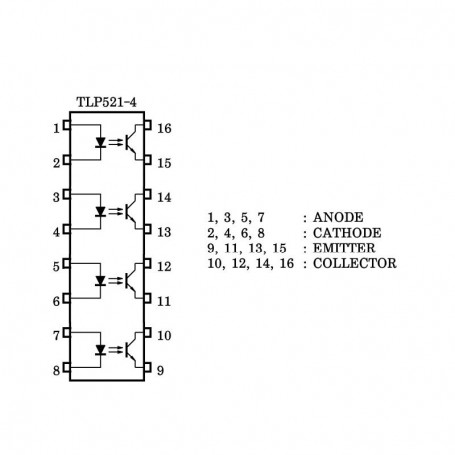

مشخصات TLP521-4
TLP521-4 یک اپتوکوپلر چهارکاناله با خروجی ترانزیستور NPN است که توسط شرکت Toshiba طراحی و تولید شده است. این قطعه برای ایزولاسیون گالوانیکی بین مدارهای ولتاژ پایین و بخش‌های قدرت در سیستم‌های کنترلی، منابع تغذیه سوئیچینگ و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: Quad Phototransistor Optocoupler
• Logic Type: Isolation / Interface IC
• ولتاژ LED ورودی (Forward Voltage): حدود 1.2V در جریان 10mA
• جریان LED ورودی: حداکثر 50mA
• ولتاژ کلکتور-امیتر خروجی (Vce): حداکثر 35V
• جریان کلکتور خروجی (Ic): حداکثر 50mA برای هر کانال
• CTR (Current Transfer Ratio): 50% تا 600% (بسته به مدل و جریان LED)
• زمان پاسخ‌دهی: حدود 4µs تا 20µs
• نوع خروجی: Open Collector (NPN Transistor)
• دمای کاری: −30°C تا +100°C
• تعداد کانال: 4 عدد (چهارکاناله)
• کاربردها: ایزولاسیون سیگنال، درایور رله، منابع تغذیه سوئیچینگ، کنترل صنعتی و اینترفیس دیجیتال
